CAD机械版自定义符号库怎么添加明细表可读取的名称属性

展会无忧网2026-02-04 07:21:34展会资讯：

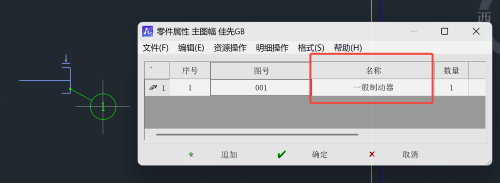

通过自定义符号库创建的标准件，在生成明细表时常无法自动提取“名称”属性。只需在配置文件内添加属性映射，即可让自定义符号与系统标准件一样，在明细表中完整、准确地显示零件名称，实现数据规范统一。

步骤指引：

方法一：

在【ZWSymbol.ini】文件中添加对应的【标注信息】

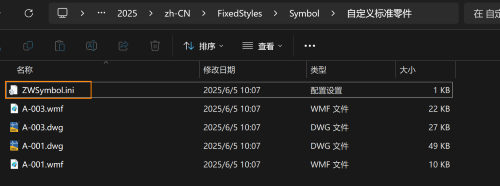

1.进入BIM软件超级符号库资源路径，【C:UsersPublicDocumentsZWSoftzwcadm****zh-CNFixedStylesSymbol...】，找到自定义符号对应的【ZWSymbol.ini】文件；

2.打开【ZWSymbol.ini】文件，其中【Property5=标注信息】对应的是明细表中的【名称】，Value5=是标注信息对应的属性值。先找到添加的标准件名称，然后在名称下面的【Value5=】后面添加符号的名称后保存文件即可。

方法二：

在xml文件中添加【名称】属性映射信息，然后在【ZWSymbol.ini】文件中添加对应的【名称】

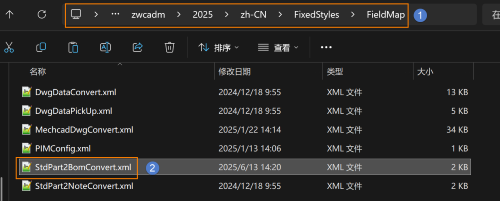

1.进入资源库路径【C:UsersPublicDocumentsZWSoftzwcadm****zh-CNFixedStylesFieldMap】，找到【StdPart2BomConvert.xml】文件；

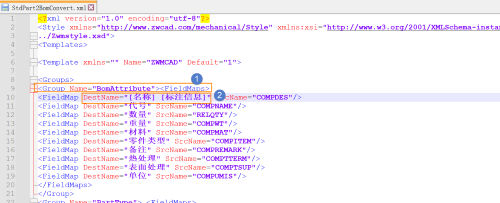

2.打开【StdPart2BomConvert.xml】文件，将<Group Name="BomAttribute"><FieldMaps>下第一行的 DestName="标注信息" 修改为【DestName="[名称] [标注信息]"】，然后保存文件；

3.进入超级符号库资源路径，【C:UsersPublicDocumentsZWSoftzwcadm****zh-CNFixedStylesSymbol...】，找到自定义符号对应的【ZWSymbol.ini】文件；

4.打开【ZWSymbol.ini】文件，【Property2=名称】，Value2=是名称对应的属性值，在【Value2=】后面添加符号的名称后保存文件即可。
